产品介绍

1、适用范围

QLLJ系列连接器是本公司最新研制开发的的专利产品，适用0.4kV绝缘架空主干线与分支线之间的接续。该产品导电能力强，适用范围广，同时产品设计简洁，方便高空作业，是一款新型的导线连接装置。

2、产品特点

2.1工艺材质

材料采用高强度耐腐蚀铝合金6063T6，采用拉伸挤压方式制成，硬度高抗腐蚀性能强，具有优良的金属导电性。

2.2结构一体

主体和绝缘罩为一体式结构设计，免除现场组装，方便带电作业使用。

2.3独立功能

主干线和分支线分别独立安装，互不影响；锁紧机构也互相独立，使用过程中不会因为一条导线的松动影响另外一条导线的使用。

2.4自锁机构

分支线的夹持带有防松自锁机构，该机构通过齿环、齿条和杠杆结构的相互配合完成，防止导线受到温度、风力的影响造成松脱。

2.5卡扣设计

外壳采用卡扣式设计，主干线的上盖和分支线的螺栓盖都可以开合，方便安装使用。

3、型号规格尺寸

型号	外形尺寸 (mm)	适用干线尺寸(mm2)	适用支线尺寸(mm2)	颜色
QLLJ-(6-25/16-120)	105*70*87	16～120	6～25	黄、绿、红、黑
QLLJ-(6-25/150-300)	130*70*92	150～300	6～25	黄、绿、红、黑
QLLJ-(35-70/16-120)	105*70*87	16～120	35～70	黄、绿、红、黑
QLLJ-(35-70/150-300)	130*70*92	150～300	35～70	黄、绿、红、黑

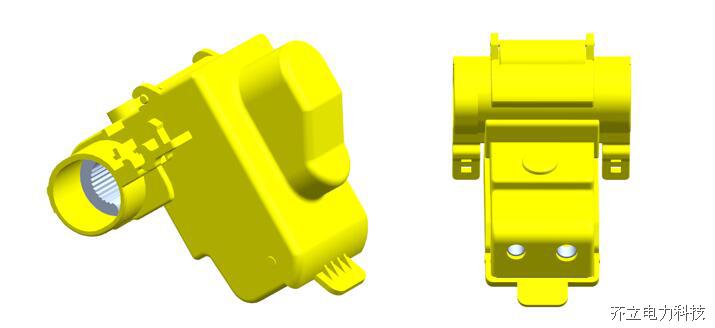

4、产品结构图



5、使用条件

5.1 环境使用条件

环境温度

最高温度：                     +45℃

最低气温：                     -25℃

相对湿度(在25℃时)

日平均值：                     95%

月平均值：                     90%

海拔：                           ≤3500m

污秽等级：                     d级

地震烈度：                     Ⅷ 度

5.2 工程条件

系统额定频率：               50Hz

系统标称电压：               0.4kV

6、安装步骤

6.1剥去分支线端的绝缘皮，长度为50-55mm；

6.2打开塑料外壳的螺栓盖，将分支线插入支线孔，然后紧固支线螺栓；

6.3主干线需要接续的位置剥去绝缘皮，长度为35-40mm；

6.4打开塑料外壳的上盖，将连接装置卡入主干线的导体部分，然后紧固主线螺栓；

6.5合上上盖和螺栓盖，安装完成。
