产品介绍
1、适用范围
QLLJ系列连接器是本公司最新研制开发的的专利产品，适用0.4kV绝缘架空主干线与分支线之间的接续。该产品导电能力强，适用范围广，同时产品设计简洁，方便高空作业，是一款新型的导线连接装置。
2、产品特点
2.1工艺材质
材料采用高强度耐腐蚀铝合金6063T6，采用拉伸挤压方式制成，硬度高抗腐蚀性能强，具有优良的金属导电性。
2.2结构一体
主体和绝缘罩为一体式结构设计，免除现场组装，方便带电作业使用。
2.3独立功能
主干线和分支线分别独立安装，互不影响；锁紧机构也互相独立，使用过程中不会因为一条导线的松动影响另外一条导线的使用。
2.4自锁机构
分支线的夹持带有防松自锁机构，该机构通过齿环、齿条和杠杆结构的相互配合完成，防止导线受到温度、风力的影响造成松脱。
2.5卡扣设计
外壳采用卡扣式设计，主干线的上盖和分支线的螺栓盖都可以开合，方便安装使用。
3、型号规格尺寸
|
型号 |
外形尺寸 (mm) |
适用干线尺寸(mm2) |
适用支线尺寸(mm2) |
颜色 |
|
QLLJ-(6-25/16-120) |
105*70*87 |
16～120 |
6～25 |
黄、绿、红、黑 |
|
QLLJ-(6-25/150-300) |
130*70*92 |
150～300 |
6～25 |
黄、绿、红、黑 |
|
QLLJ-(35-70/16-120) |
105*70*87 |
16～120 |
35～70 |
黄、绿、红、黑 |
|
QLLJ-(35-70/150-300) |
130*70*92 |
150～300 |
35～70 |
黄、绿、红、黑 |

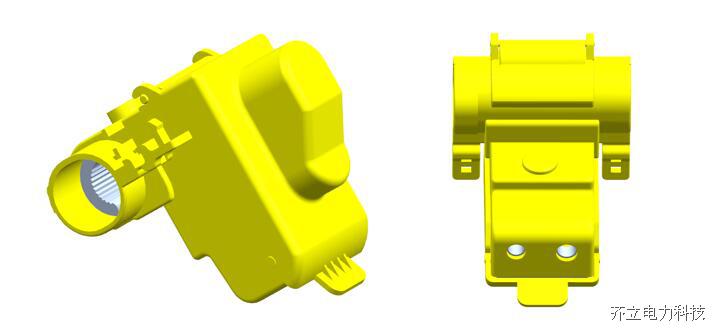

4、产品结构图
