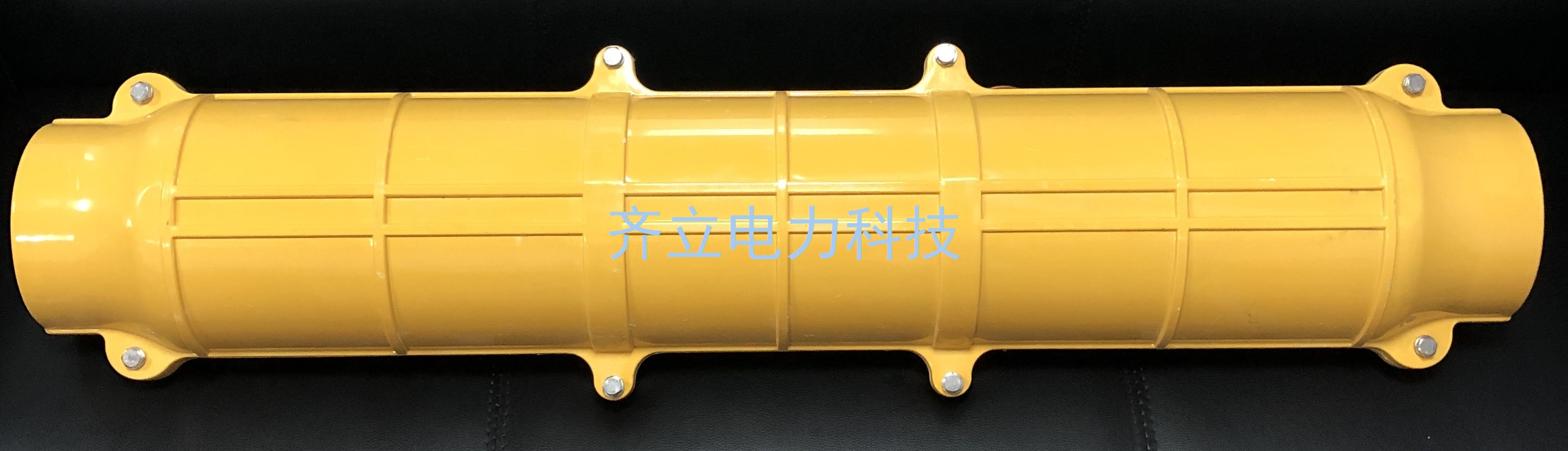

电缆中间接头防爆盒

  • 型号:QLFB-1050

产品介绍

    1、适用范围

    QLFB系列电缆中间接头防爆盒是本公司最新研制开发的的专利产品,适用35kV电压等级以下电缆沟道或直埋环境中的中间接头防护,大大增强了中间接头的抗压能力,提供了电气运行的优良环境,同时也避免中间接头处电气事故的扩大,保障周边设施及人员的安全。该产品设计简洁、安装方便、防护超强、安全可靠。

    2、产品特点

    2.1工艺材质

    采用高强度新型复合材料一次锻压成型,具有超强的防爆抗压抗冲击能力。当电缆中间接头发生电气爆炸时,能将产生的高压气流、火焰及碎片限制在防爆盒内,避免了事故扩大化。

    2.2耐腐性能

    具有良好的耐腐蚀性能,耐腐性能达到10级,对酸、碱、盐、油等各种腐蚀介质都有特殊的防止功能,且不会发生锈蚀。

    2.3耐热抗冻

    适合各种恶劣天气,在 -50℃—+80℃环境中,仍可保持良好的物理机械性能,可长期使用。

    2.4阻燃性能

    具有优良的阻燃性能,燃烧性能等级为V-0级,传热系数为0.23,隔热性能优异。

    2.5防水性能

    防护等级为IP54。壳体密封采用凹凸槽对接,凹槽内嵌耐高温硅胶防水密封条。两端口采用齿条口设计,配合防爆泥压紧密封,有效隔断电缆两端的水分、潮气,保证电缆安全运行。

    2.6使用寿命

    产品本身具有良好的抗老化性能,使用寿命长达30年,免维护。

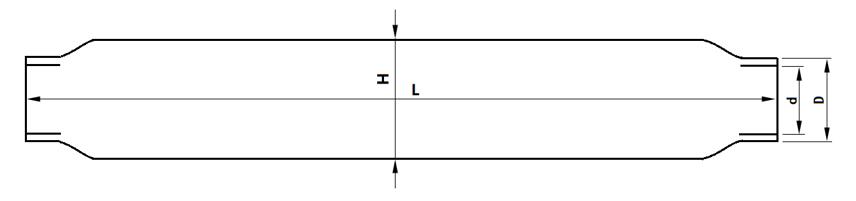

    3、型号规格尺寸

    名称

    型号

    长度L

    (mm)

    中间外径H(mm)

    两端外径D(mm)

    两端内径d(mm)

    适用电缆大小(mm2)

    防爆盒

    QLFB-1050

    1050

    193

    152

    128

    3×50500

    防爆盒

    QLFB-1600

    1600

    193

    152

    128

    3×70500

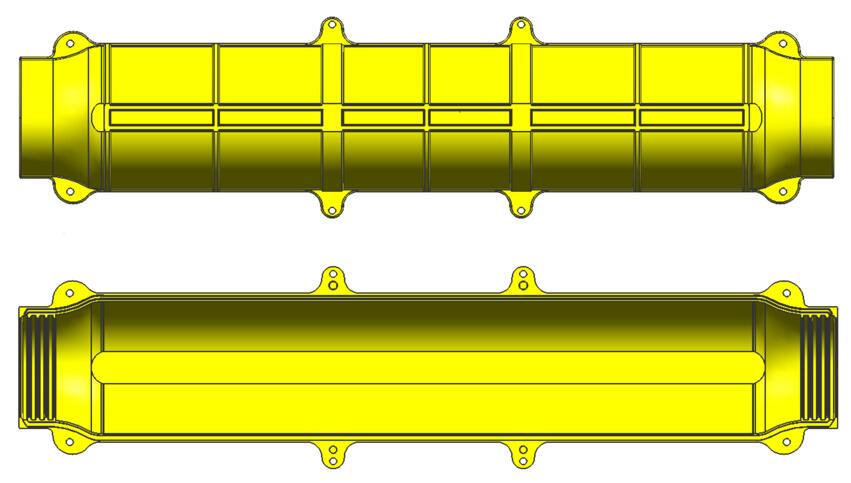

    4、产品结构图





    5、正常使用条件

    5.1环境温度                           -50℃—+80

    5.2海拔高度                           2000m

    5.3环境相对湿度(25)            95%

    5.4地震强度

    5.5安装地点                           电缆沟、电缆隧道

    6、安装步骤

    6.1检查防爆盒的规格尺寸与电缆的外径、中间接头的尺寸是否适配;

    6.2检查防爆盒附件是否齐全,包括螺丝套件、防火绝缘胶带、防火泥、硅胶密封条等;

    6.3清洁电缆中间接头,用防火绝缘胶带45度方向缠绕电缆接头,绝缘胶带重叠部分为50%,引出同轴电缆或接地电缆;

    6.4套上防爆盒的下半部分,在防爆盒两端齿口处用防爆泥将电缆和防爆盒口360度范围裹封,整形防爆泥,使得整形后的防爆泥形成一个完整的密封圈;

    6.5盖上防爆盒的上半部分,拧紧紧固螺丝。将防爆盒两端齿口处挤压出的防爆泥涂抹均匀平整。安装完毕。
